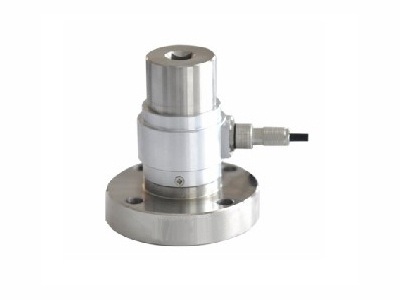

扭矩傳感器->BN-1
BN-1
描述
產品特性：
◆電阻應變式原理，精度高，性能穩定可靠，中低量程扭矩測量，安裝使用方便。
◆靜態扭矩測量。一端為外四方槽連接，一端為法蘭盤連接。
◆靜態扭矩測量。一端為外四方槽連接，一端為法蘭盤連接。
外形尺寸Dimensions （單位Unit: mm）:
技術參數Technical parameter:
|
測量范圍 Measurement range
|
50/100/200/300/500/800 N.m
|
|
靈敏度 Sensitivity
|
1.0~2.0 mV/V
|
|
綜合誤差 Combined error
|
±0.5/1% F.S
|
|
零點平衡 Zero balance
|
0~1% F.S
|
|
零點溫度影響 Temp. effect on zero
|
±0.1% F.S/10℃
|
|
輸出溫度影響 Temp. effect on Span
|
±0.1% F.S/10℃
|
|
輸入阻抗 Input resistance
|
350/700±10Ω
|
|
輸出阻抗 Output resistance
|
350/700±2Ω
|
|
絕緣電阻 Insulation resistance
|
≥5000MΩ
|
|
工作溫度范圍 Operating Temperature Range
|
-10~+70℃
|
|
安全過載 Maximum safe over load
|
150%F.S
|
|
極限過載 Ultimate over load
|
250%F.S
|
|
推薦激勵電壓 Recommend excitation voltage
|
10~12V DC
|
|
最大激勵電壓 Maximum excitation voltage
|
15V DC
|
|
密封等級 Sealing Class
|
IP67
|
|
材質 Element material
|
合金鋼Alloy Steel, 不銹鋼Stainless Steel
|
|
電纜 Cable
|
5m
|
|
引用標準Citation
|
GB/T7551-2008/ OIML R60
|
|
接線方式Mode of Connection
|
電源正 ---- 紅色 電源負 ---- 黑色
輸出正 ---- 綠色 輸出負 ---- 白色
Red --- Input+ Black --- Input-
Green --- Output+ White --- Output-
|
